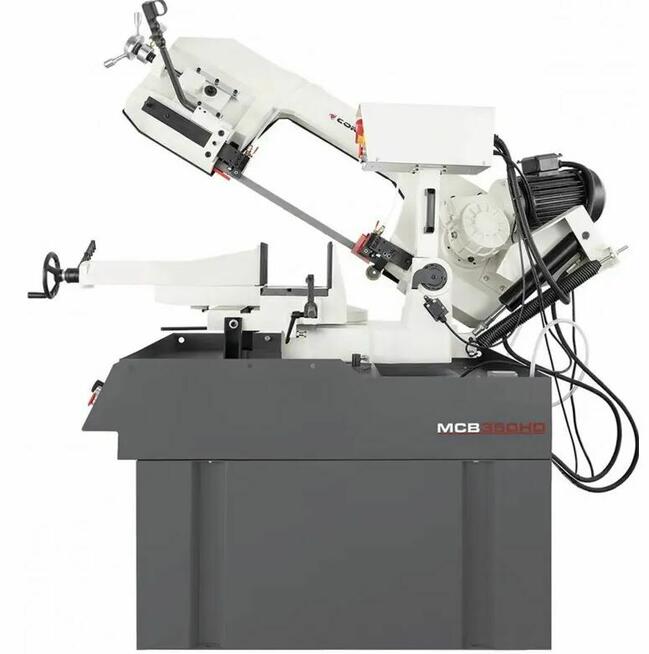

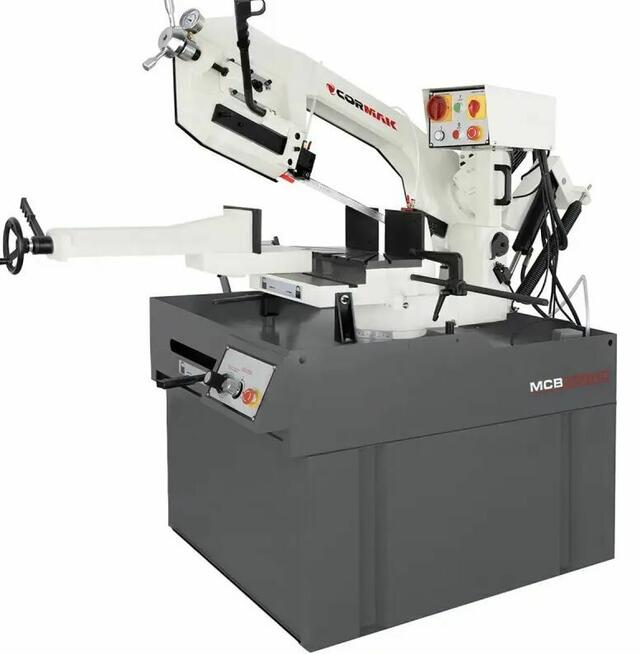

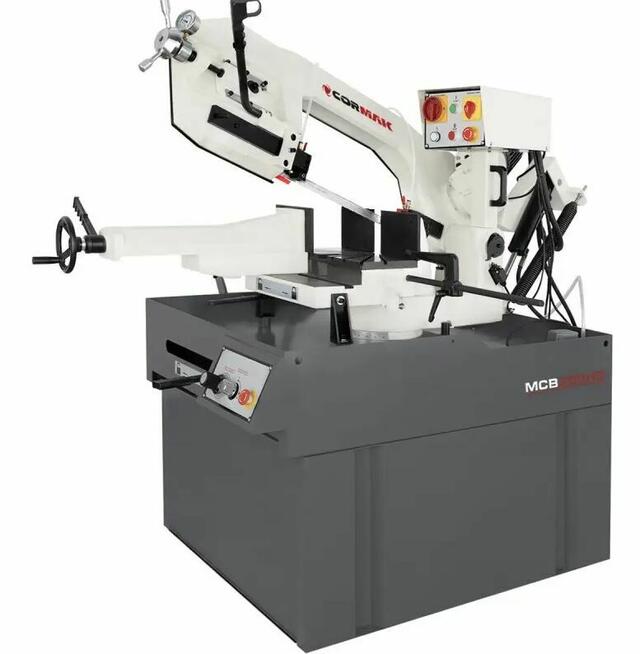

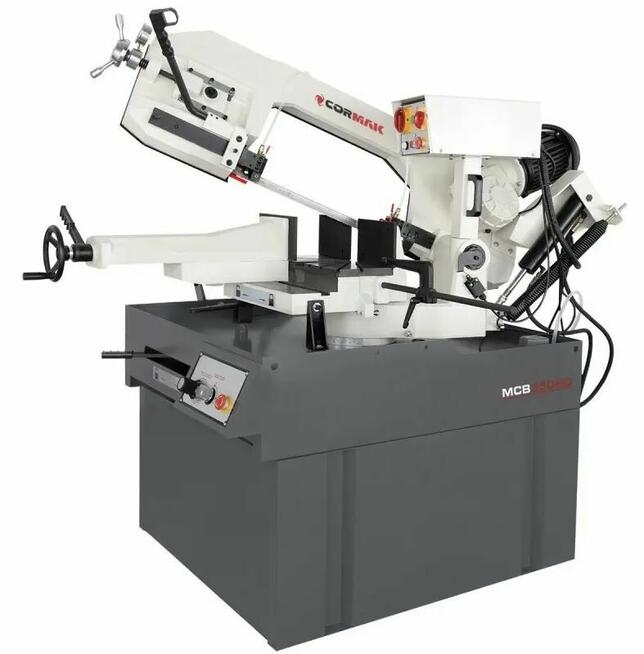

Przecinarka CORMAK MCB350HD o bardzo dużych możliwościach cięcia 350x260. Największa przecinarka grawitacyjna. Mocny silnik oraz solidne wykonanie. Idealnie sprawdza się zarówno do cięcia profili jak i pełnych elementów.

Charakterystyka maszyny

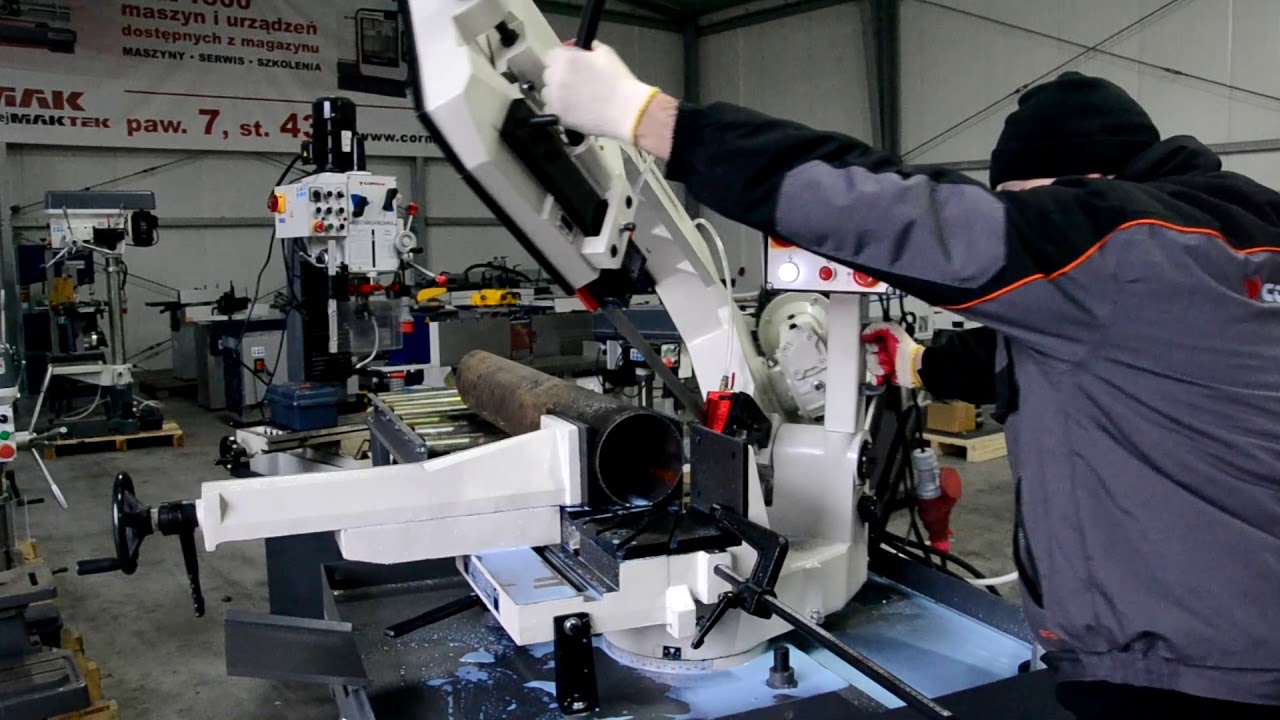

Przecinarka taśmowa do metalu typ CORMAK MCB350HD z CE umożliwia przycinanie w płaszczyźnie prostopadłej do osi przycinanego materiału lub pod dowolnym katem w zakresie od -45 do +60 stopni. Cięty element może być podawany ręcznie lub poprzez dowolne urządzenie podające. Posuw podczas cięcia odbywa się grawitacyjnie na zasadzie przepływu oleju w dwukomorowym siłowniku hydraulicznym. Operator uruchamia maszynę naciskając przycisk start i ustawia szybkość cięcia. Po ukończeniu cięcia maszyna automatycznie zatrzymuje się i operator podnosi ramie ręcznie do pozycji startowej.

Podawanie materiału odbywa się ręcznie. Model ten ma swoje zastosowanie przy produkcji jednostkowej jak i seryjnej, a ze względu na mocną konstrukcję, umożliwia cięcie szerokiego zakresu materiałów, łącznie ze stalą nierdzewna, stalą narzędziową, materiałami pełnymi i profilami. Urządzenie umożliwia kątowe cięcie materiału, poprzez obrót ramienia w lewo i prawo. Ramię przecinarki wykonane z jednolitego żeliwnego odlewu wraz z zastosowanej w tej przecinarce taśmy tnącej o szerokości 27 mm umożliwia w pełni wykonywanie wieloseryjnych cięć zarówno profili jak i pełnych materiałów.

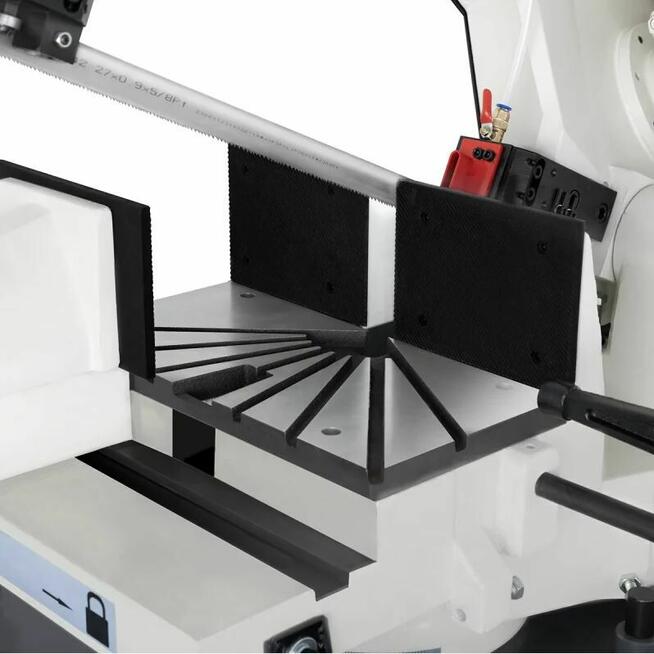

Imadło jest umiejscowione w regulowanym łożu i jest wyposażone w szybki zacisk. Prowadnice brzeszczotu wyposażone są w płytki z twardego metalu – węgliki spiekane oraz system łożysk tocznych. To właśnie PROWADNICE Z WĘGLIKA SPIEKANEGO odpowiadają za precyzję i prostolinijność cięcia.

Ramię wyposażone jest w automatyczny sensor naciągu brzeszczotu, pochylone jest o 25 stopni, co zwiększa żywotność brzeszczotu. Z dołu ramienia zamocowana jest szczotka czyszcząca dla doskonałego osiągnięcia czystości i funkcjonowania brzeszczotu. Napęd maszyny przenoszony jest za pośrednictwem ślimakowej przekładni wypełnionej olejem przekładniowym. Maszyna posiada trójfazowy silnik z podwójnym uzwojeniem oraz dwoma szybkościami cięcia.

Zabezpieczenie termiczne silnika. Przecinarka ta posiada bardzo duży zakres pracy przy cięciu pod kątem od 45º w lewo do 60º w prawo. Maszyna posiada dwie prędkości taśmy tnącej 32 i 72 m/min. Przecinarka z automatycznym, płynnie regulowanym, grawitacyjnym posuwem ramienia do dołu. Konstrukcja: ramie, imadło i obracany stół są odlewami żeliwnymi. Zamknięty układ chłodzenia emulsją z rozprowadzeniem płynu do prowadnic brzeszczotu. Maszyna wyposażona jest w zderzak z liniałem do ustawiania długości ciętego materiału.

Przecinarka posiada TENSOMETR ZEGAROWY - czujnik naciągu taśmy oraz automatyczny wyłącznik w przypadku zerwania taśmy tnącej. Z tyłu maszyny zamocowana jest rolka podająca materiał do cięcia. Bezpieczeństwo podczas procesu cięcia zapewnia instalacja elektryczna spełniające wszelkie wymogi CE. Maszyna posiada wyłącznik krańcowy zatrzymujący maszynę po skończeniu procesu cięcia, wyłącznik awaryjny tzw. ”grzybek bezpieczeństwa”, szereg mikrowyłączników wyłączających maszynę, gdy np. otworzymy osłonę przekładni pasowej lub osłonę taśmy tnącej.


Dane techniczne
MINIMALNA ŚREDNICA CIĘCIA

ø5 mm

MINIMALNA DŁUGOŚĆ MATERIAŁU W IMADLE

100 mm

ODLEGŁOŚĆ PODSTAWY IMADŁA OD PODŁOŻA

940 mm

WYMIARY TAŚMY TNĄCEJ

2950 x 27 x 0,9 mm

MOC CAŁKOWITA

2,2 kW

PRĘDKOŚĆ TAŚMY

36 / 72 m·min-1

ŚREDNICA KOŁA NAPĘDOWEGO / PASOWEGO

330 mm

WYMIARY

2000 x 1330 x 2020 mm

WAGA

540 kg
